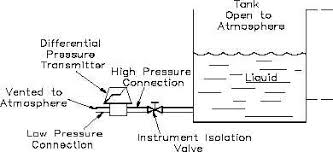

- Transmitter yang banyak digunakan untuk mengukur ketinggian suatu fluida didalam tangki adalah differential pressure transmitter (DP transmitter).
Prinsip kerja DP -Transmitter berdasarkan keseimbangan gaya dua masukan yang berbeda tekanan. Perbedaan tekanan menyebabkan force bar bergerak menuju keseimbangan dan gerakan ini dihubungkan dengan relay. Relay merupakan komponen utama dalam transmitter. Dimana relay merupakan penguat pneumatik yang berfungsi mengubah perubahan kecil pada masukkan menjadi perubahan yang besar pada keluaran.
ALIA DP Level Transmitter
Suplai udara diberikan pada relay yang diletakkan melalui lubang permukaan instrumen. Sinyal input (tekanan nozzle) masuk ke relay melalui lubang yang lain dan bekerja pada suatu diafragma berhubungan dengan steam valve maka akan terjadi dua gerakan. Saat sinyal input naik, steam valve menekan ball valve sehingga menggerakkan flat. Gerakan steam yang lebih besar mengakibatkan menutupnya lubang buang (exhaust), sehingga menyebabkan variasi tekanan pada output. Fungsi alih dari level transmitter dapat didekati dengan sistem orde 1
